Die Wiederherstellung beschädigter Achsen, Wellen und Zapfen ist oft teuer und mit Umtrieben verbunden. Wenn Achsen, Wellen und Zapfen auf den Schutzhülsen-Innen-Ø reduziert werden dürfen, bieten Boalign® Wellenschutzhülsen preisgünstige und rasche Reparatur Möglichkeiten. Sie bestellen heute und reparieren morgen schnell und einfach.
 |

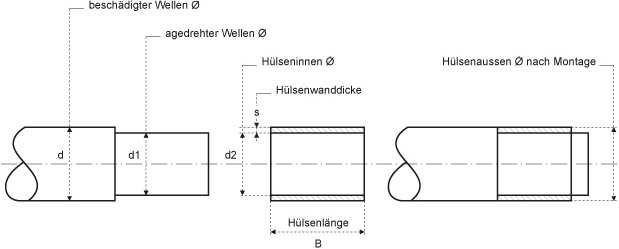

Vorher: Eingelaufene Welle auf den entsprechenden Wellenhülsen-lnnendurchmesser von d auf d1 (siehe Zeichnung unten) abdrehen. |
 |
Nachher: Hülse aufpressen oder aufschrumpfen. d2 zu d1 ergeben einen Presssitz s7. Nach Montage liegt d3 im Toleranzbereich von h8. |
Beschädigte Wellen werden mit Wellenschutzhülsen einfach, präzise und neuwertig wiederhergestellt. Der Skizze und der Abmessungstabelle entnehmen Sie die für den jeweiligen Durchmesser geltende Toleranzmasse:
 |
| Achse, Welle, Zapfen | Wellenschutzhülse (WS) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ø beschädigt | Ø abdrehen | Bez. | Innen-Ø | Aussen-Ø | Wand | Breite | |||
| d | d1 | (h8) | d2 | d3 | (h8) | s | B | ||
| 20 | 18 | 0 -0.033 |
WS 20 | 18 | -0.03 -0.05 |
20 | 0 -0.033 |
1 | 30,40 |
| 25 | 22 | 0 -0.033 |
WS 25 | 22 | -0.04 -0.04 |
25 | 0 -0.033 |
1.5 | 30,40 |
| 28 | 25 | 0 -0.033 |
WS 28 | 25 | -0.04 -0.06 |
28 | 0 -0.033 |
1.5 | 30,40 |
| 30 | 25 | 0 -0.033 |
WS 30 | 25 | -0.04 -0.06 |
30 | 0 -0.033 |
2.5 | 30,40 |
| 32 | 28 | 0 -0.033 |
WS 32 | 28 | -0.04 -0.06 |
32 | 0 -0.033 |
2 | 30,40 |
| 35 | 30 | 0 -0.033 |
WS 35 | 30 | -0.04 -0.06 |
35 | 0 -0.033 |
2.5 | 30,40 |
| 40 | 35 | 0 -0.039 |
WS 40 | 35 | -0.04 -0.06 |
40 | 0 -0.039 |
2.5 | 30,40 |
| 45 | 40 | 0 -0.039 |
WS 45 | 40 | -0.04 -0.06 |
45 | 0 -0.039 |
2.5 | 30,40 |
| 50 | 45 | 0 -0.039 |
WS 50 | 45 | -0.05 -0.07 |
50 | 0 -0.046 |
2.5 | 30,50 |
| 55 | 50 | 0 -0.039 |
WS 55 | 50 | -0.05 -0.07 |
55 | 0 -0.046 |
2.5 | 50,70 |
| 60 | 55 | 0 -0.046 |
WS 60 | 55 | -0.05 -0.07 |
60 | 0 -0.046 |
2.5 | 50,70 |
| 65 | 60 | 0 -0.046 |
WS 65 | 60 | -0.05 -0.07 |
65 | 0 -0.046 |
2.5 | 50,70 |
| 70 | 65 | 0 -0.046 |
WS 70 | 65 | -0.05 -0.07 |
70 | 0 -0.046 |
2.5 | 50,70 |
| 75 | 70 | 0 -0.046 |
WS 75 | 70 | -0.06 -0.08 |
75 | 0 -0.046 |
2.5 | 50,70 |
| 80 | 75 | 0 -0.054 |
WS 80 | 75 | -0.06 -0.08 |
80 | 0 -0.054 |
2.5 | 70,90 |
| 85 | 80 | 0 -0.054 |
WS 85 | 80 | -0.06 -0.08 |
85 | 0 -0.054 |
2.5 | 70,90 |
| 90 | 85 | 0 -0.054 |
WS 90 | 85 | -0.06 -0.08 |
90 | 0 -0.054 |
2.5 | 70,90 |
| 95 | 90 | 0 -0.054 |
WS 95 | 90 | -0.06 -0.08 |
95 | 0 -0.054 |
2.5 | 70,90 |
